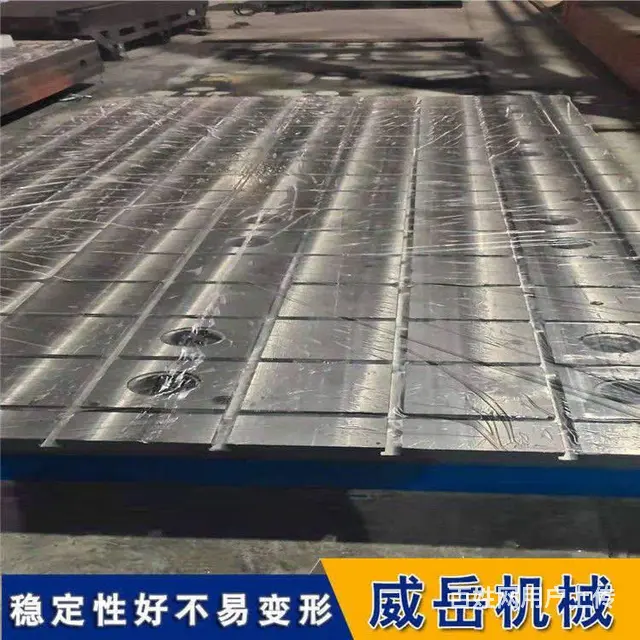

铸铁平板加工过程中对金属模铸造毛坯及成品的要求

价格:6255元 微信号:15350773479 铸铁平板在加工中对金属模铸造毛坯的要求：模样毛坯的材料应符合各项标准的要求。模样坯件的加工表面不允许有铸造问题。为保证模样尺寸稳定，模样坯件应进行去应力退火处理。 铸铁平板对金属模成品的要求，通常情况下，铸铁平板模样的制造精度要比游件精度高得多，一般铸铁平板金模的尺寸公差为铸件公差值的20~40 3型500m中型模和小型模样;按照模样本体结构是否有分型面分为整体模样和分开式模样;按照模板上样与模底板的连接方式分为装配式模样和整铸式模样。根据铸铁平板模样的大小，可将铸铁平板模样设计成空心结构或实体结构。一般模样轮廓尺寸小于50m或高度小于30mm时，设计成实体结构;大、中型模样则设计成空心结构。在进行铸铁平板模样结构设计时，在考虑模样轮廓设计的同时，还应注意结构设计。 铸铁平板轮脚设计。模样本体外形一般与铸件随形设计，两者之间只存在尺寸上的差异。模*轮席设计时应考虑芯头、外型芯、浇冒口、通气孔及其他如起模斜度等工艺结构对模样轮除形状的影响。 铸铁平板模样尺寸及精度要求。模样尺寸标注既反映了模样的大小，又反映了模样的精度。尺寸标注时，应使设计基准与加工(工艺)基准一致，符合基准统的原则，以便减小加工误差。铸铁平板模样的制造偏差一般为±0.2mm考虑铸铁平板模样使用过程中的磨损，对于小于300mm的模样，凸体尺寸偏差可取0~+0.2mm，凹体尺寸偏差可取-0.2~0mm。铸铁平板零件凸体尺寸为ф100mm，单边加工余量为1.4mm。铸件公差等级为CT11时，其公差为5mm(对应ф102.8mm时的公差值)。增加起模斜度后，相应尺寸增加0.394mm。线收缩率为1。模样凸体尺寸标注时，模样上的相应尺寸应为(100+2x14+5x1/2+计算与标注示意图0.394)mmx(1+1)=106.75mm，取106.8mm，标注为ф106.8+2。其中，1/2是指考虑铸件尺寸公差时，取一半计入模样尺寸。 如上述6100mm为铸铁平板凹体尺寸，不考虑铸铁平板起模斜度尺寸，其他条件不变，则模样相应的尺寸为(100-2x1.4-5x1/2)mmx(1+1)=95.65mm，取95.7mm，标注为95.72铸铁平板模样本身的结构尺寸，如壁厚、加强肋等，不必计算收缩量。模样芯头的尺寸,即砂型上芯座的尺寸为砂芯尺寸+芯头间隙。 ③铸铁平台壁厚设计。模样采用空心结构时，铸铁平板壁厚设计应保证足够的强度、刚度及使用寿命，同时应尽量减轻模样重量，节约原材料，降低成本。确定铸铁平台金属模的壁厚时,主要采用经验图表法和经验公式法。
